● EP-42AUTO自動換刀電路板雕刻機
PCB板線路雕刻/外型切割 三機一體
- 完整刀具庫，自動更換刀具，鑽孔、雕刻、成型， 一鍵完成。
- 支援各類電路板製作， 如：RF、微波天線、高頻天線、數位、類比…等及簡易加工治具。
- 支援標準Gerber檔及DXF檔。
- 視覺光學對位系統，雙面板製作更簡單快速。
- Z軸全自動AI控制，加工最薄可至0.1mm厚度。
- 可運用材料為FR4、Rogers板材與其他相關板材。

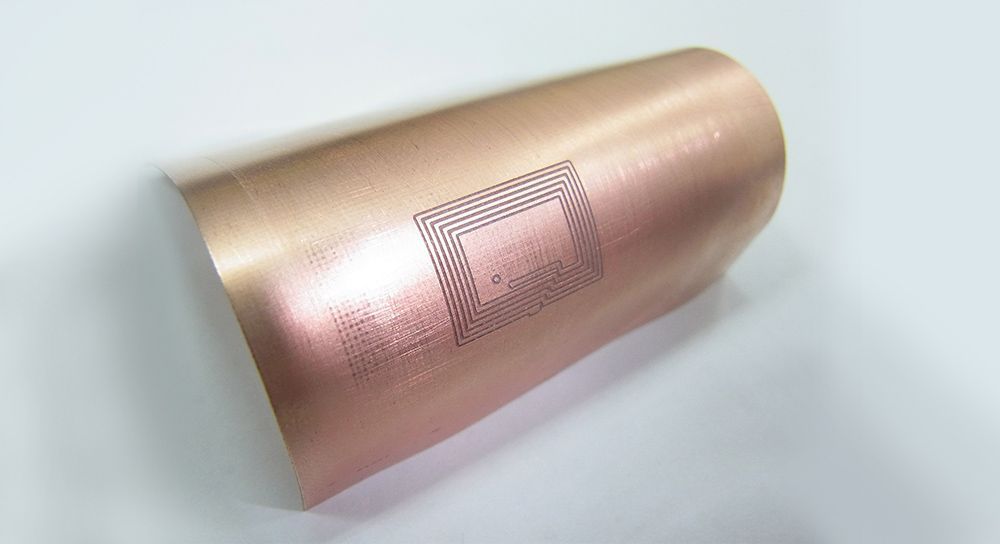

實際雕刻畫面

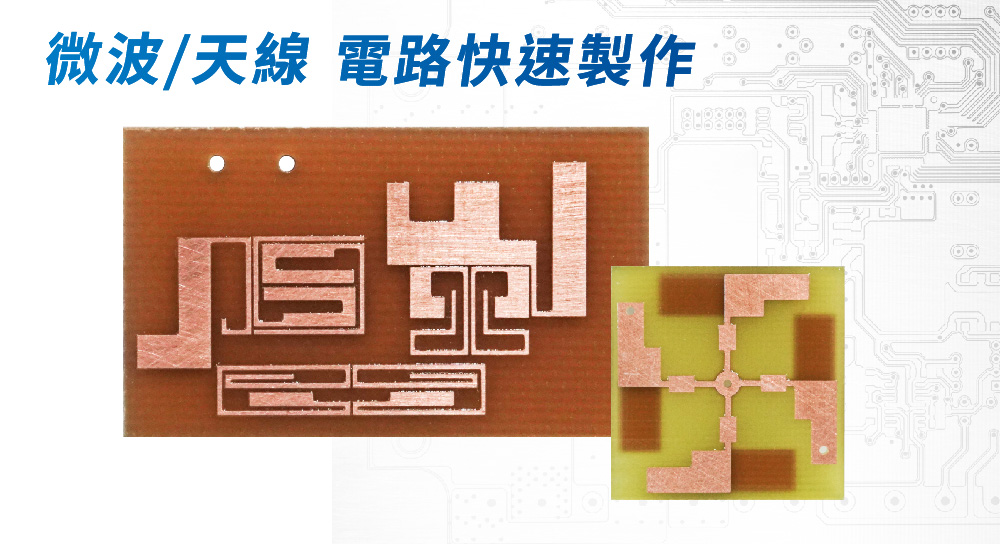

微波/天線雕刻
欲觀看更多實例，請點此處

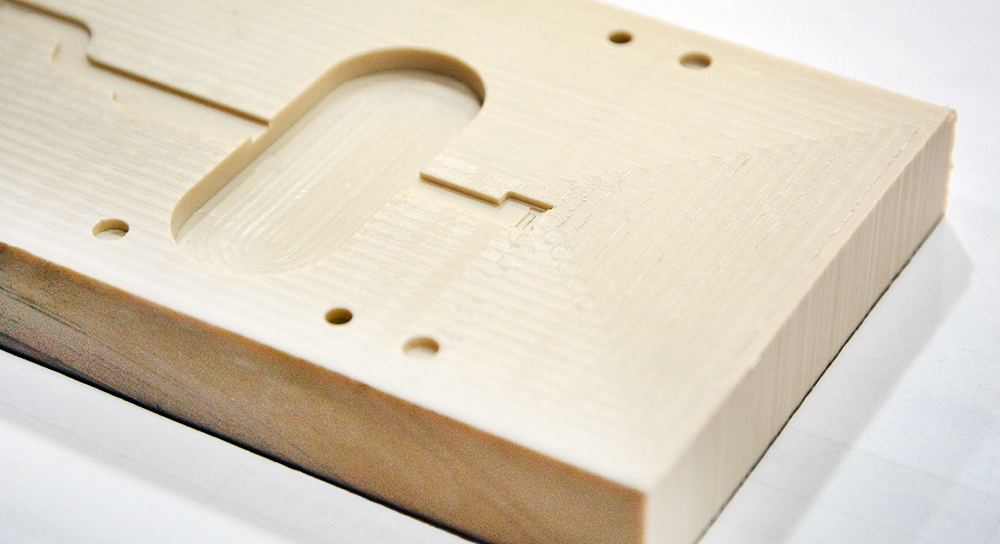

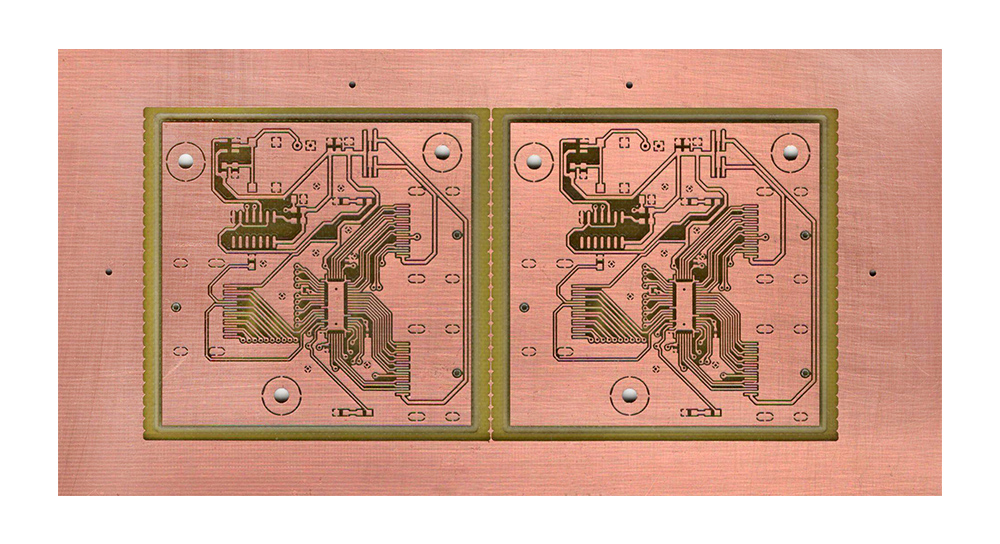

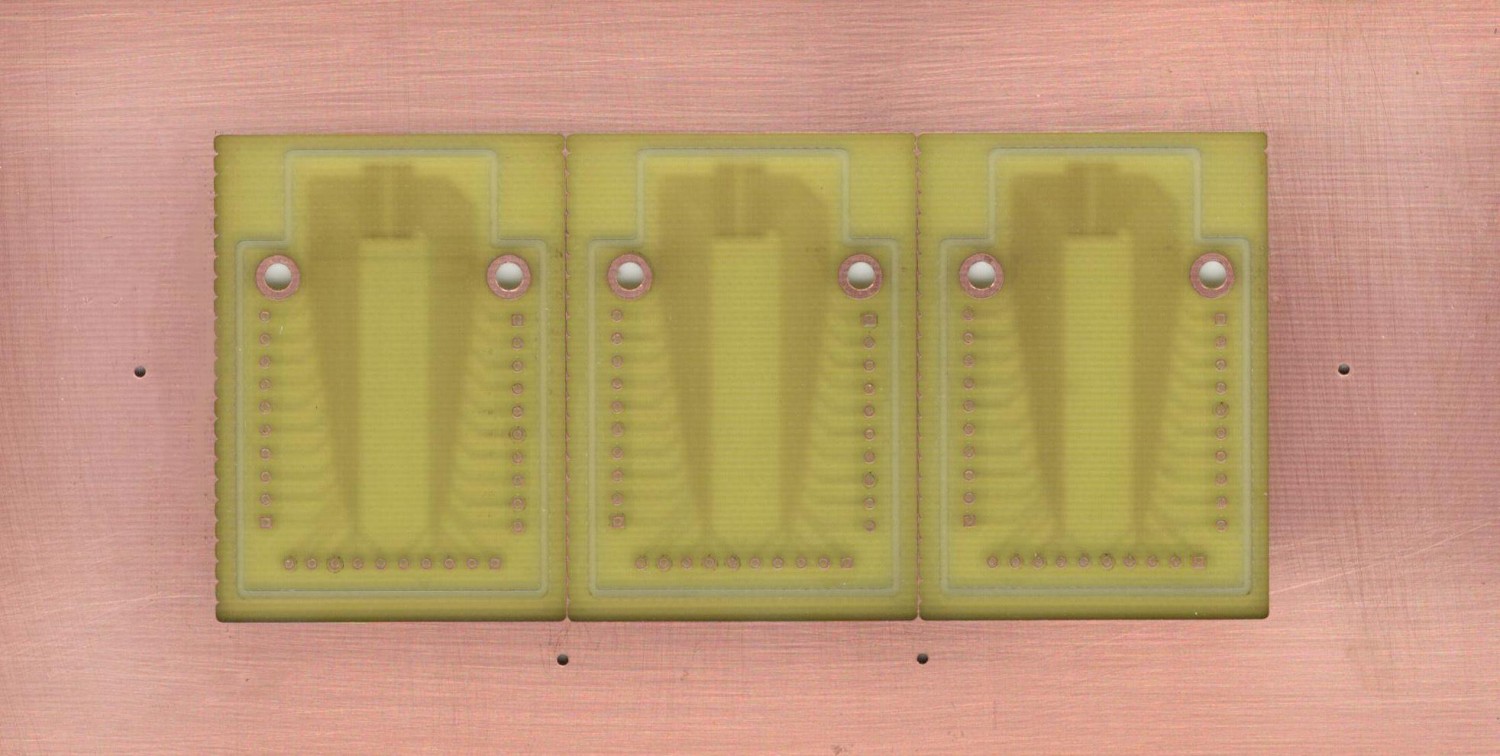

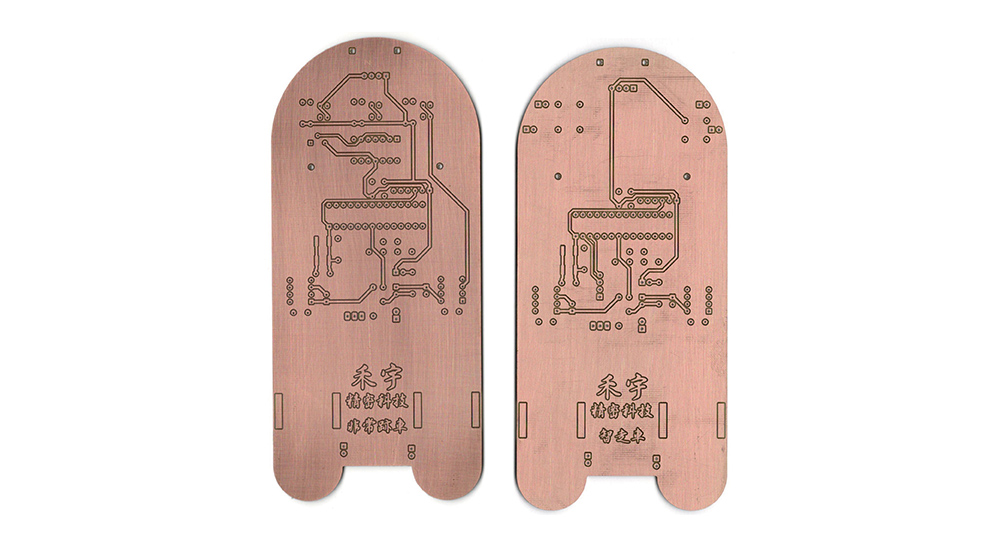

實際應用範例
專屬軟體
EP系列操控軟體PCAM與Windows 7/10/11完全相容，接受標準RS274D/X格式之Gerber檔或AutoCAD DXF檔，並支援各種佈線(Layout)軟體如Protel/Altium Designer/Allegro/Eagle/P-CAD/PowerPCB(PADS)/OrCAD...等。

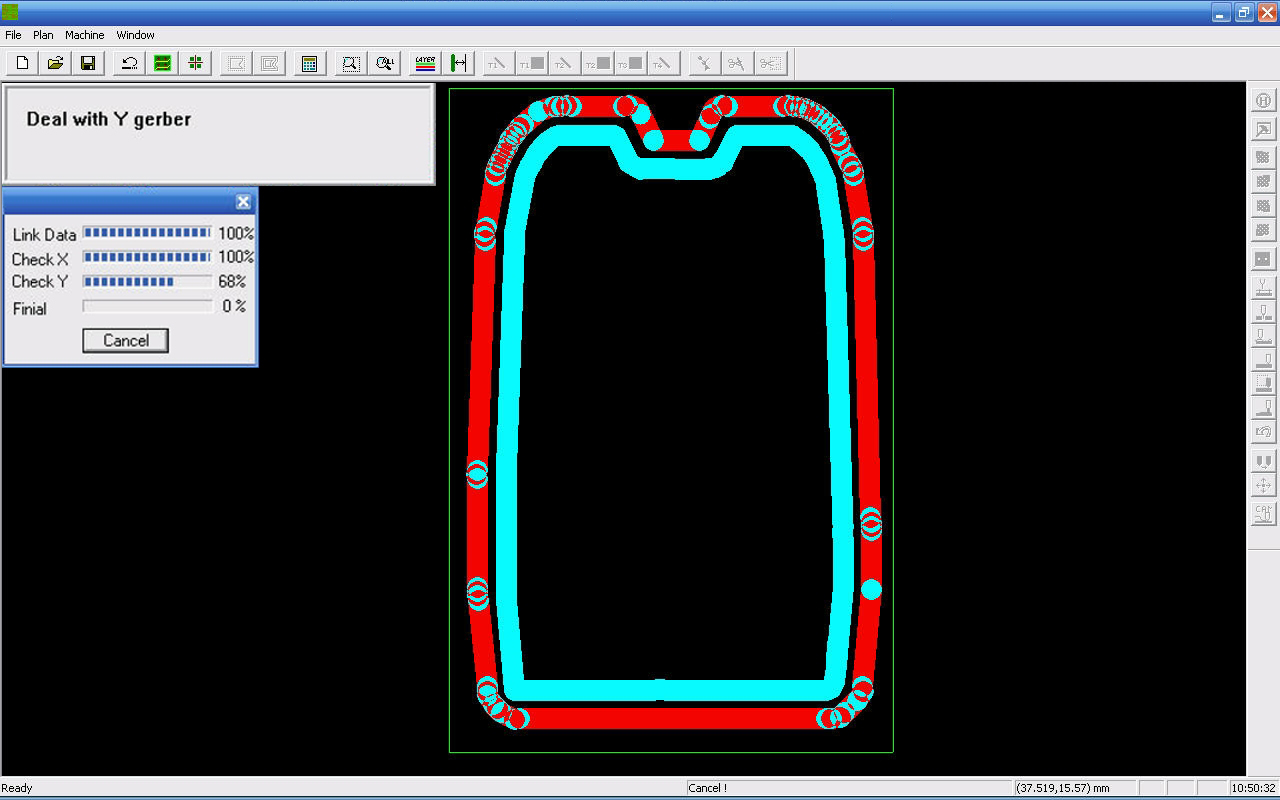

輸入Gerber檔案
外型(框)成型設定2
雕刻路徑計算
雕刻參數設定
雕刻流程
1. 電路板鑽孔
依需求更換各尺寸鑽頭鑽孔。
2. T1線路雕刻
使用60或90度雕刻刀刻出線路輪廓。
3. T2線路雕刻
使用0.5mm挖空刀刻出一條更寬的隔離線。
4. T3線路雕刻
使用1.5mm挖空刀刨除大面積的銅箔。
5. 電路板成型切割
使用成型刀切割電路板外形

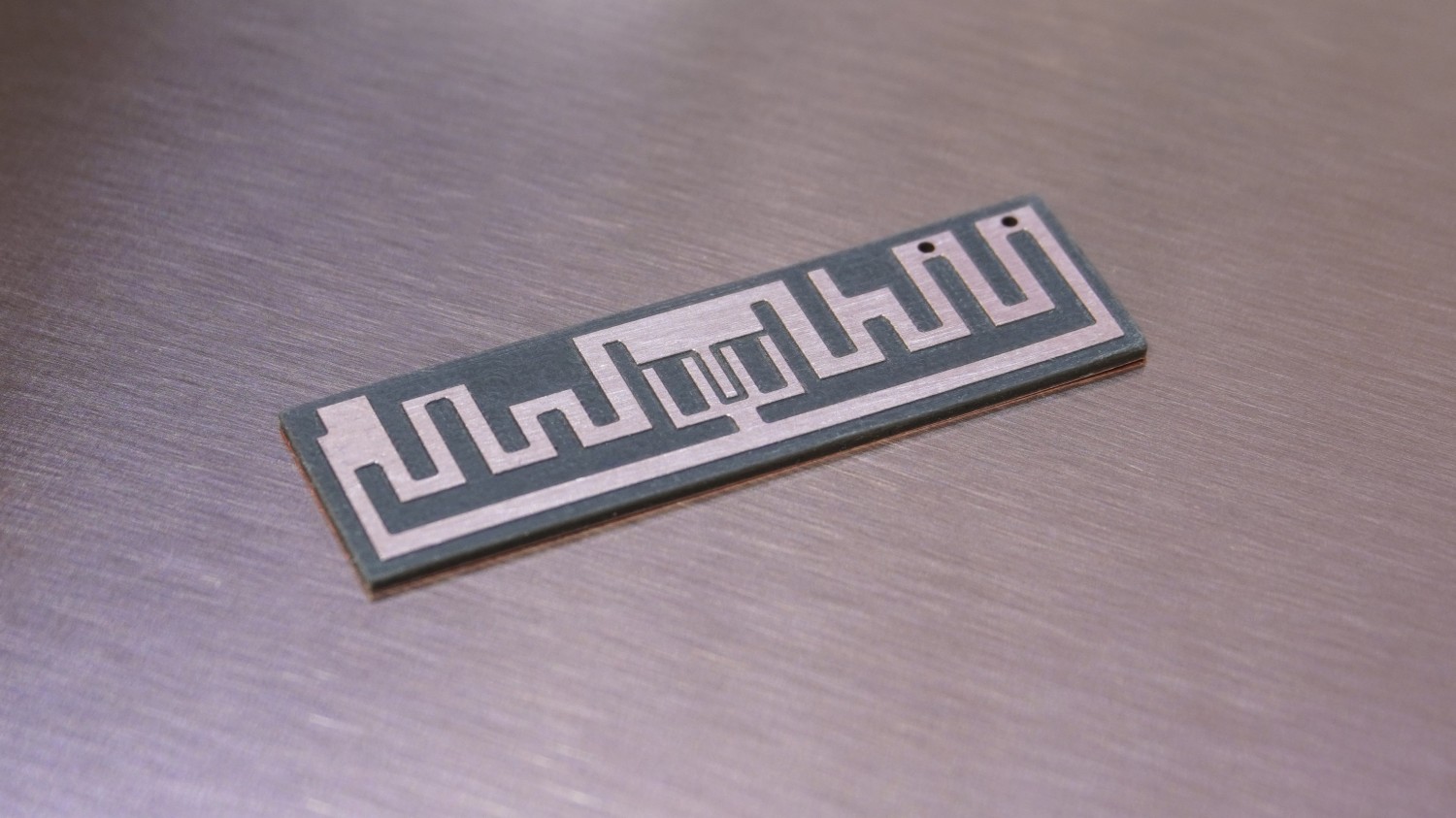

微波/高頻/天線通訊樣品
微波/高頻/天線通訊樣品
微波/高頻/天線通訊樣品
微波/高頻/天線通訊樣品
微波/高頻/天線通訊樣品
| 加工範圍 | 230 x 320 x 50 mm |
| 機械結構 | X.Y.Z |
| 最大移動速度 | 60 mm/sec |
| 最大加工速度 | 30 mm/sec |
| 鑽孔速度 | 120 Stroke/min |
| 刀夾尺寸 | 1/8" Socket |
| 平面偵測 | 自動平面偵測 |
| 機械尺寸 | W735xD500xH497 mm |
| 使用電力 | AC 110~220 V,200W |
| 解析能力 | 0.5 µm |
| 驅動方式 | X.Y.Z / 五相微步進馬達 |
| 最小切幅 | 4 mil |
| 鑽孔尺寸 | 0.2~3.175 mm |
| 換刀方式 | 全自動（12支刀具） |
| 刀高偵測 | 自動刀高偵測 |
| 主軸轉速 | 5,000~42,000 rpm (Software Control) |
| 機械重量 | 60 Kg |
