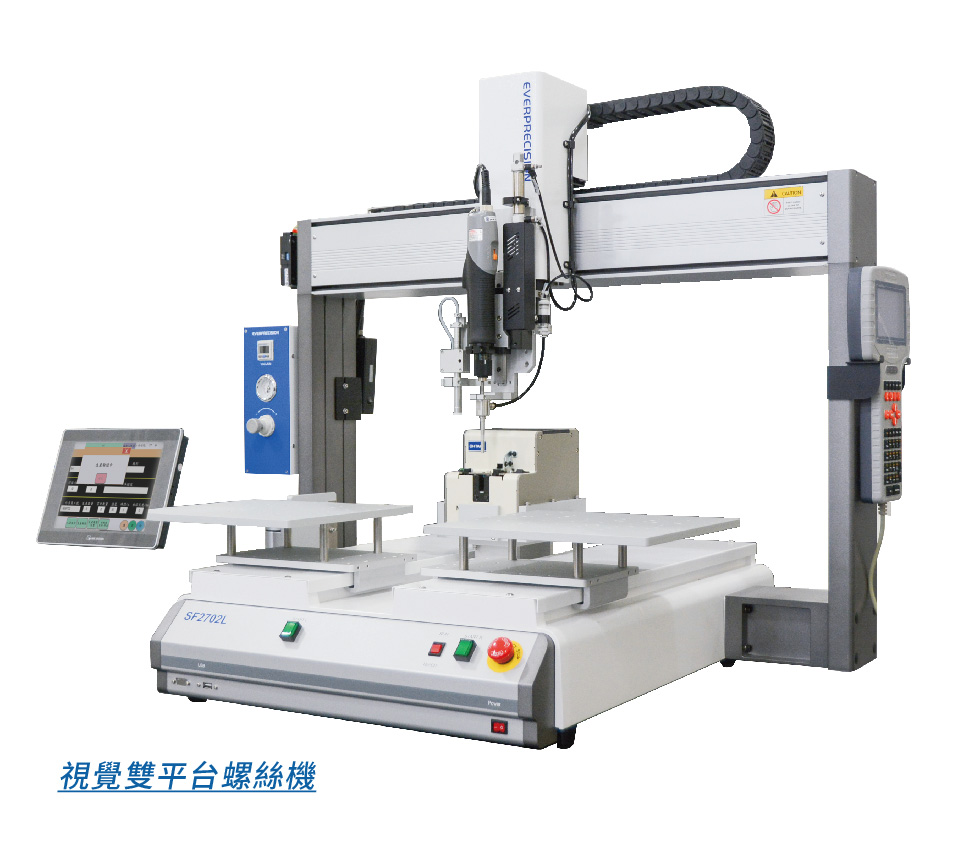

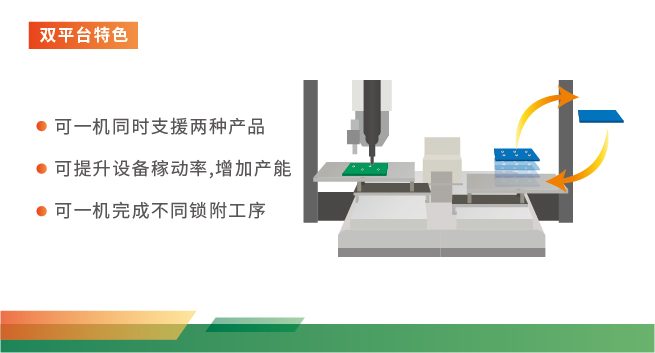

●SF2702L视觉双平台螺丝机

智能检测功能，可检测漏锁、浮锁、滑牙等，支援工件不同高度的锁付。

  • 具有智能检测功能，可检测漏锁、浮锁、滑牙等，支援工件不同高度的锁付。
  • 电动起子扭力可调并有扭力到达检知及警示。
  • 光学尺回馈坐标位置，定位精度高。
  • 搭配人机接口，轻松编辑程序。
  • 可选配伺服起子。

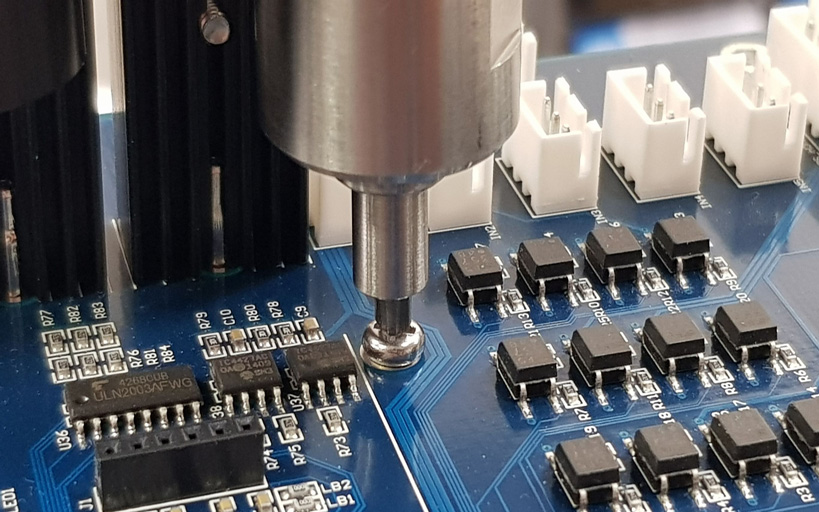

欲观看更多实例，请点此处 实际应用范例

操作流程

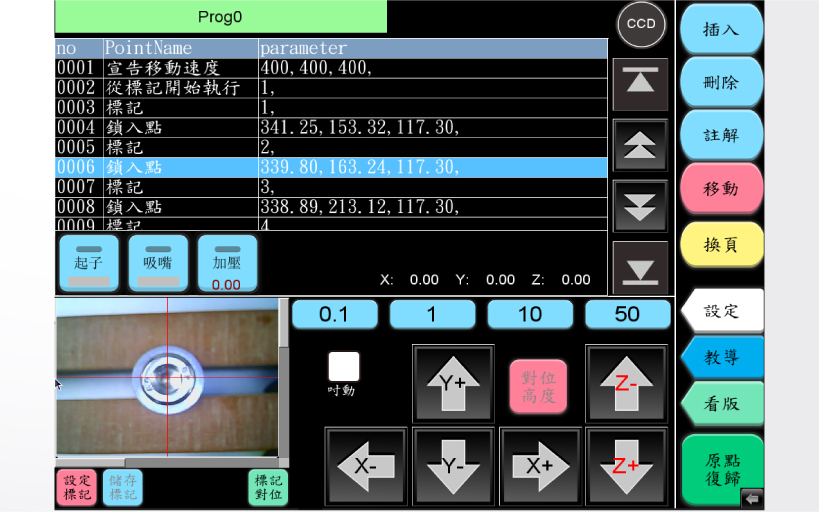

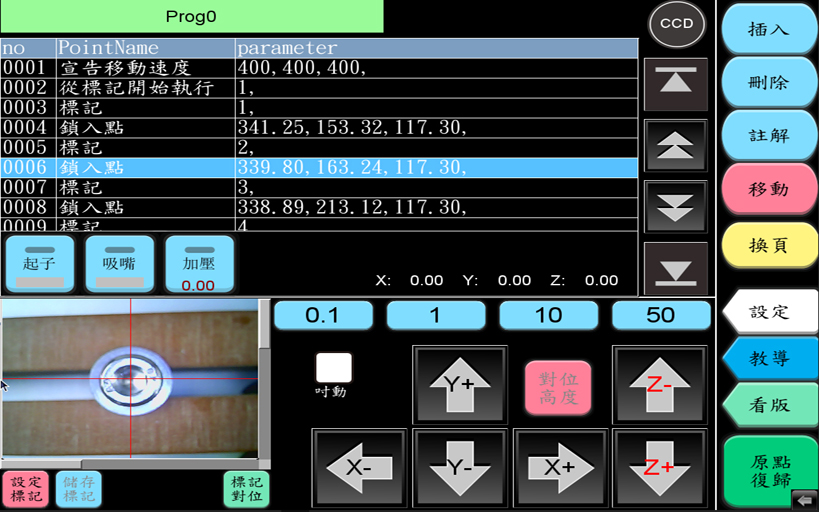

视觉对位

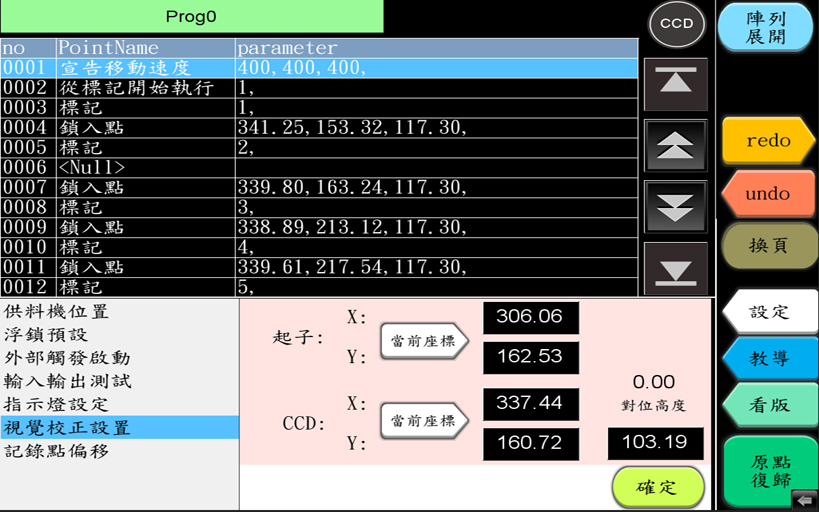

设定参数

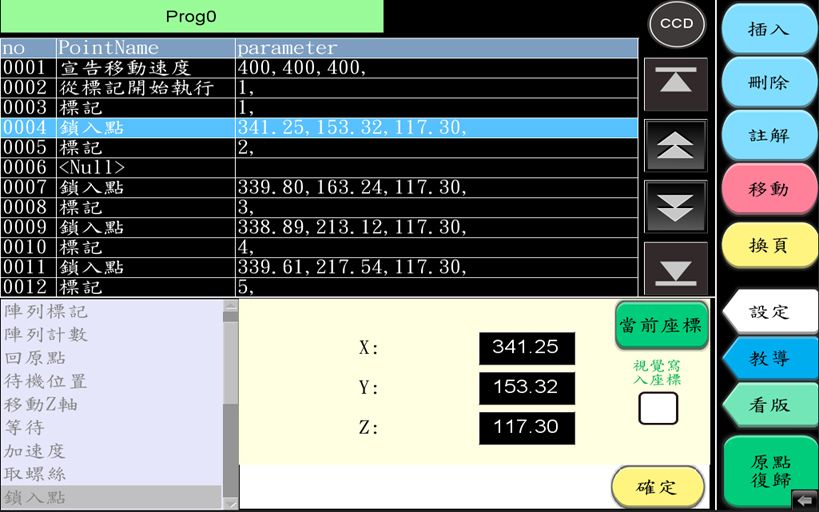

编辑程序

自动锁付

配件介绍

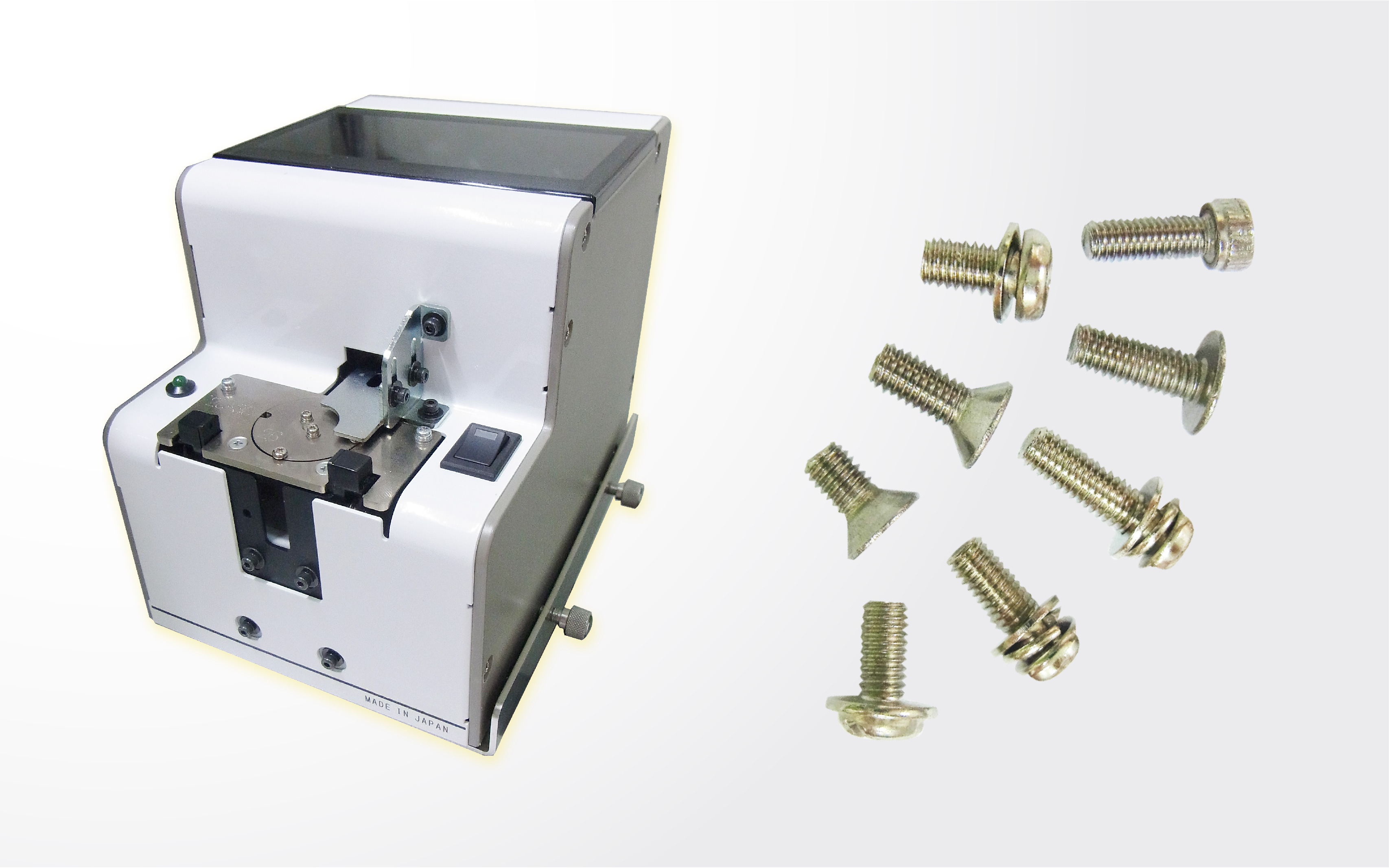

螺丝供料机

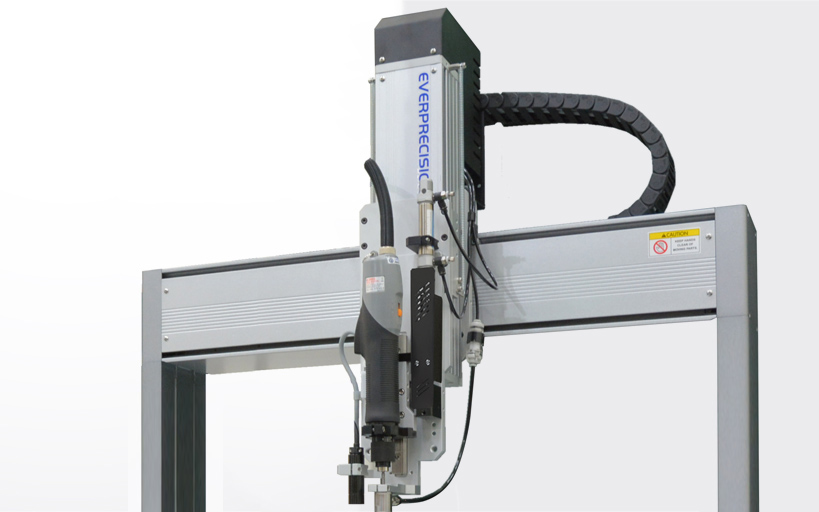

电动起子

视觉CCD系统 (选配) 专属视觉软件，工件锁孔自动对位，提高生产效率

SF2702L
有效加工范围(X/Y) 500(Y1:255,Y2:255) / 500 mm
重复精度 +/- 0.01 mm/ Axis
数据记录能力 至少1000组、每组9999 points
电动起子 无碳刷直流电压
教导接口 触控屏幕人机接口
螺丝规格(直径) 1.0~3.0mm
吸嘴规格(最大直径) <9mm
工作气压 5~7 kg/cm² 干燥气源
工作环境湿度 20-90% no condensation
机台尺寸WxDxH 960 x 752 x 867.5 mm
机台移动行程(X/Y/Z) 700 / 500 / 100 mm
移动速度X&Y/Z XY/Z：1000 / 350 mm/sec
数据储存方式 USB/SD card
显示方式 触控屏幕人机接口
螺丝供料机系统 圆盘式M1.0~M3.0mm(1.0/1.2/1.4/1.7/2.0/2.3/2.6/3.0)
螺丝规格(总长) <18mm
标准配备 自动视觉对位系统、视觉辅助系统、浮锁检知、滑牙检知、漏锁检知
工作环境温度 10-40°C
输入电源 100V~230V/450W
机台重量 97 kg
