● SF2702L視覺雙平台螺絲機

智能檢測功能,可檢測漏鎖、浮鎖、滑牙等,支援工件不同高度的鎖付。

  • 具有智能檢測功能,可檢測漏鎖、浮鎖、滑牙等,支援工件不同高度的鎖付。

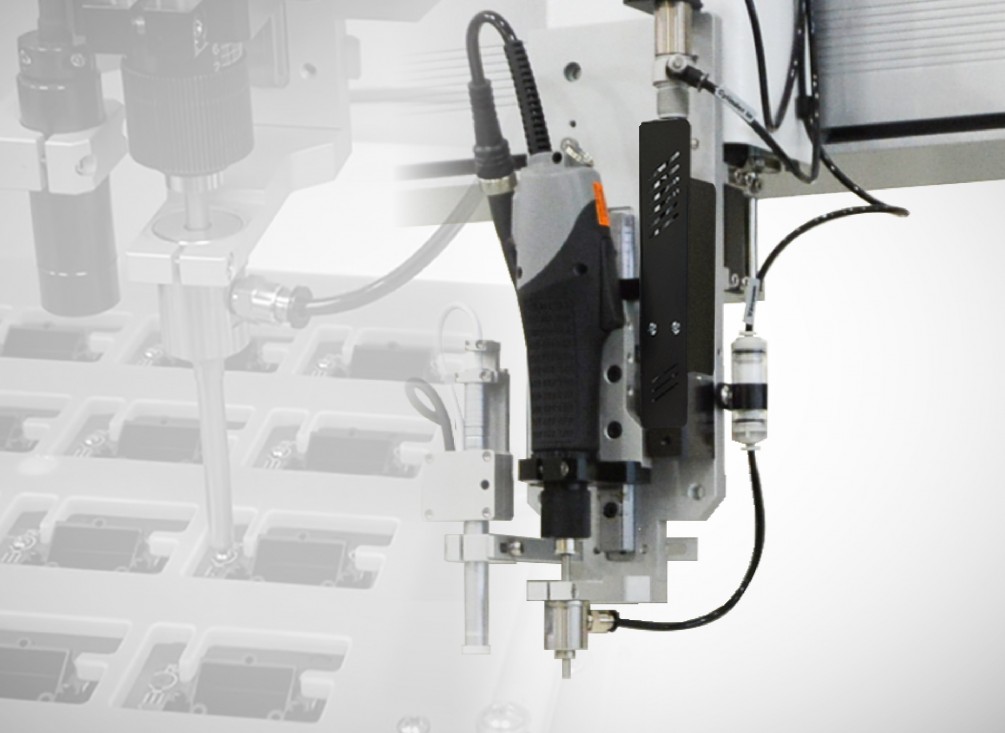

  • 電動起子扭力可調並有扭力到達檢知及警示。
  • 光學尺回饋座標位置,定位精度高。
  • 搭配人機介面,輕鬆編輯程式。

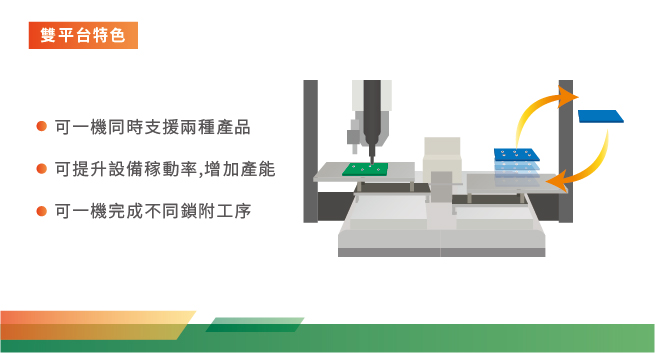

  • 可一機同時支援兩種產品。
  • 可一機完成不同所附工序。
  • 可選配伺服起子。
視覺自動鎖固螺絲機
欲觀看更多實例,請點此處 實際應用範例

操作流程

視覺對位

設定參數

編輯程式

自動鎖付

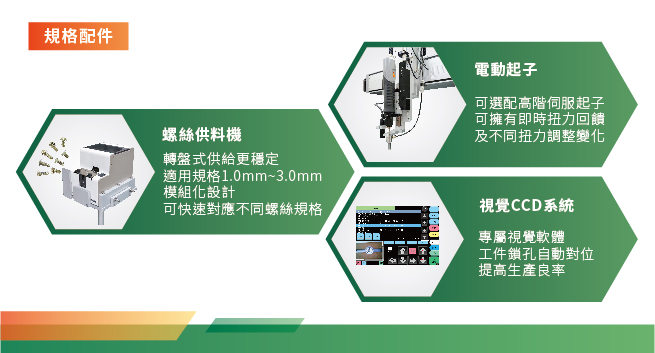

配件介紹

螺絲供料機

Z軸200 mm(選配)

視覺CCD系統

專屬視覺軟體,工件鎖孔自動對位,提高生產效率

機台移動行程(X/Y/Z) 700 / 500 / 100 mm
重複精度 +/- 0.01 mm/ Axis
資料記錄能力 至少1000組、每組9999 points
電動起子 無碳刷直流電壓
教導介面 觸控螢幕人機介面
螺絲規格(直徑) 1.0~3.0mm
吸嘴規格(最大直徑) <9mm (特殊規格請來電洽詢)
工作氣壓 5~7 kg/cm² 乾燥氣源
工作環境溼度 20-90% no condensation
機台尺寸WxDxH 960 x 752 x 868 mm
有效加工範圍(X/Y) 600(Y1:255,Y2:255) / 500 mm
移動速度 1000 / 350 mm/sec
資料儲存方式 USB/SD card
顯示方式 觸控螢幕人機介面
螺絲供料機系統 圓盤式M1.2~M5.0
螺絲規格(總長) <18mm
標準配備 自動視覺對位系統、視覺輔助系統、浮鎖檢知、滑牙檢知、漏鎖檢知
工作環境溫度 10-40°C
輸入電源 100V~230V/450W
機台重量 97 kg
