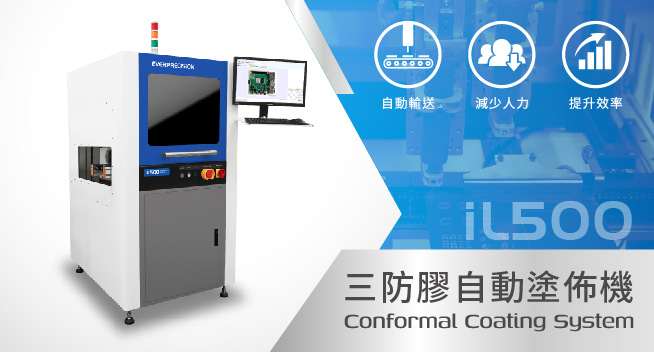

● 三防膠自動塗佈機

Conformal Coating System

  • PCB Conformal Coating設備,保護電子電路第一首選。
  • CCD自動視覺對位及影像編輯功能。
  • 圖像式自動生成三防膠噴塗路徑,程式編程更快速便利。
  • 可程式控制調整輸送機寬度,有效提升換線效率。
  • UV光源系統,可即時檢視三防膠自動噴塗狀態。
  • 雙噴霧/膠閥設計,可對應小面積噴塗應用,確保每一處都得到三防膠塗覆。
  • 可選配複式旋轉系統,支持多角度三防漆噴塗,確保塗佈的均勻性和完整性。
欲觀看更多實例,請點此處 實際應用範例

機台配備

電動鍊條式輸送裝置

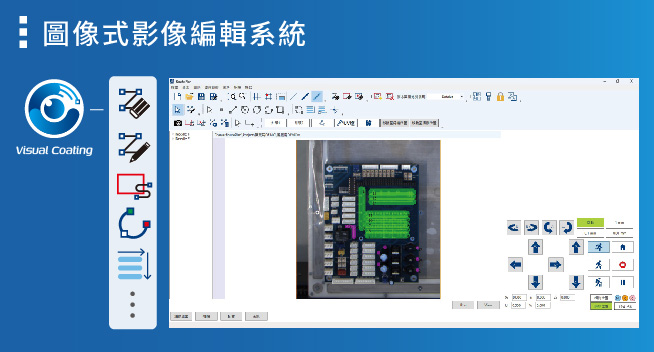

圖像式影像編輯系統

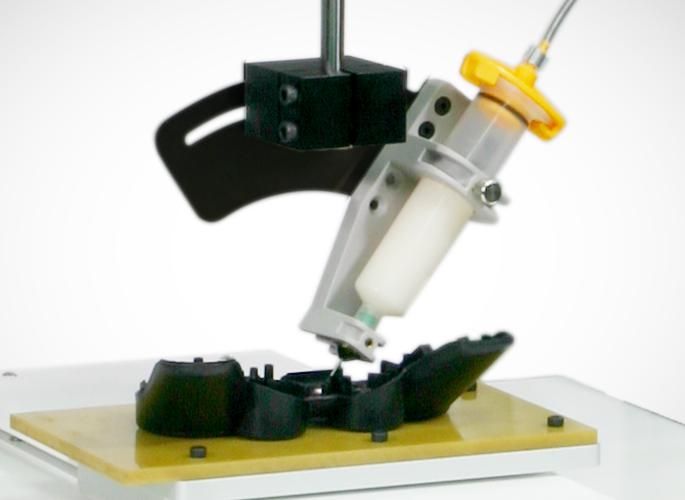

複式旋轉噴塗系統(選配)

雙針閥系統(選配)

UV光源系統

各式三防膠噴霧/膠閥系統

噴霧閥 Spray valve

水簾閥 Conformal coating valve

有效加工範圍 X / Y / Z 430 / 400 / 100mm (以單閥計算)
視覺系統 1200萬畫素彩色攝影機
移動速度 X&Y / Z Max. 500 / 250 mm/sec
資料儲存方式 工業電腦
馬達傳動系統 XY Axis 伺服馬達 / Z軸 微步進馬達
輸送機寬度調整 電動調整寬度/可程式控制
輸送機高度 940~965mm
輸送速度 150mm/sec
通訊介面 SMEMA
複合旋轉系統-型式 Needle 2 (右側)
複合旋轉系統-旋轉軸(V) ±40°
工作環境溼度 20 – 90% no condensation
噴霧/膠閥數量 雙閥設計
工件高度 (Max.) 100mm
重覆精度 +/- 0.01 mm/ axis
I/O訊號 16 Inputs / 16 Outputs
輸送機型式 鍊條傳動
輸送機可調整寬度 50~500mm
輸送機可承載重量 5KG
輸送方向 由左至右
輸入電源 AC 200~240V
複合旋轉系統-旋轉軸(R) 0~90°
工作環境溫度 10 – 40 °C
機台尺寸(W*D*H) 838*1090*1606mm (不包括附加零件)
