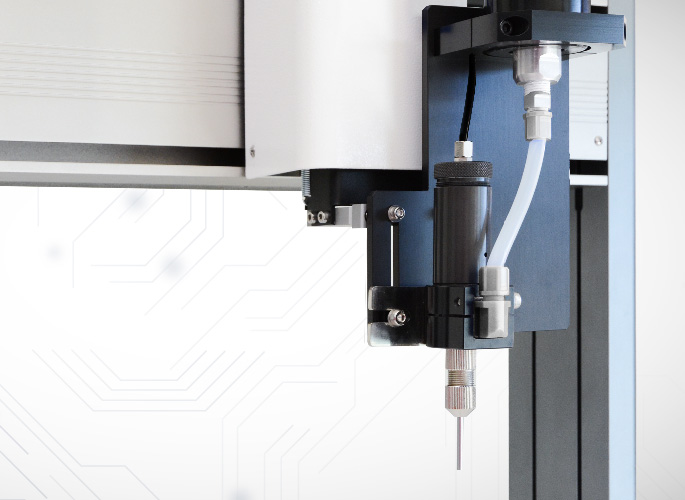

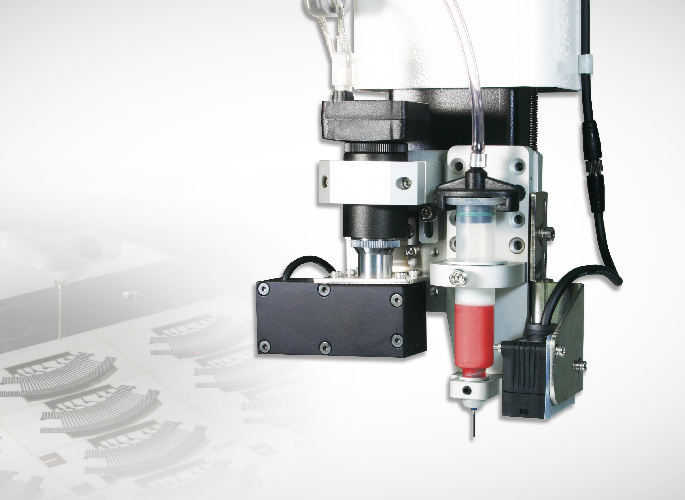

●五轴自动点胶机

单机多用途,可执行平面及侧面点胶工作,一台五轴机可同时取代三轴及四轴机。

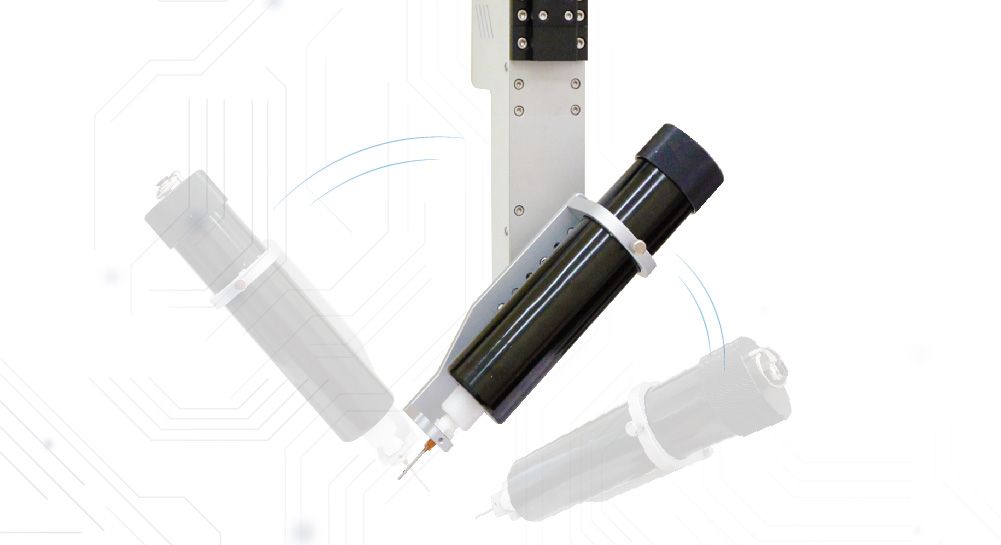

  • 完全五轴同动,可轻易完成任何高难度曲面点胶路径。
  • 可搭配程序编辑软件,直接转换为点/涂胶路径程序。
  • 单机多用途,可执行平面及侧面点胶工作,一台五轴机可同时取代三轴及四轴机。

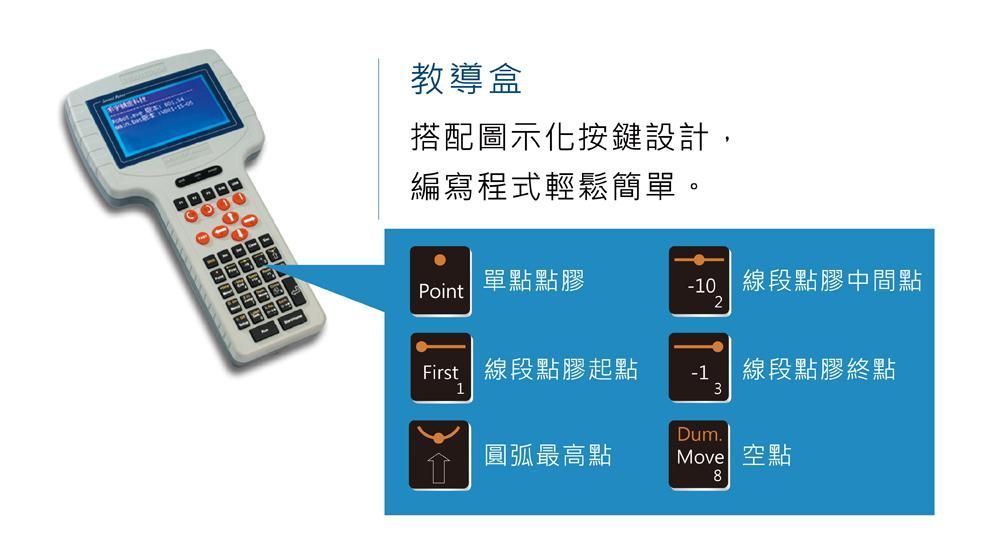

  • 教导操作方式,无需撰写编辑复杂程序,简单好上手。
  • 可选择切换三轴、四轴、五轴同动模式。
  • SR-Series 符合欧盟RoHS规范,国内机台先驱。
欲观看更多实例,请点此处 实际应用范例

应用范围

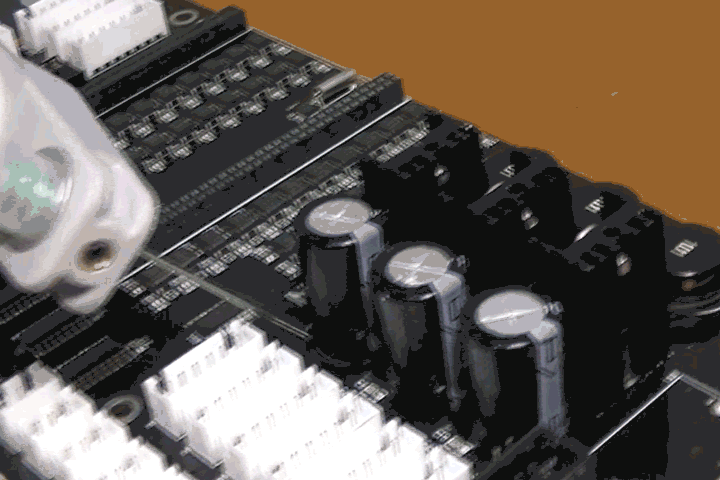

单点点胶

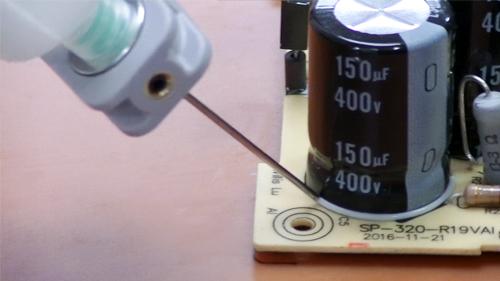

单点及侧边点胶

侧边点胶

多角度点胶

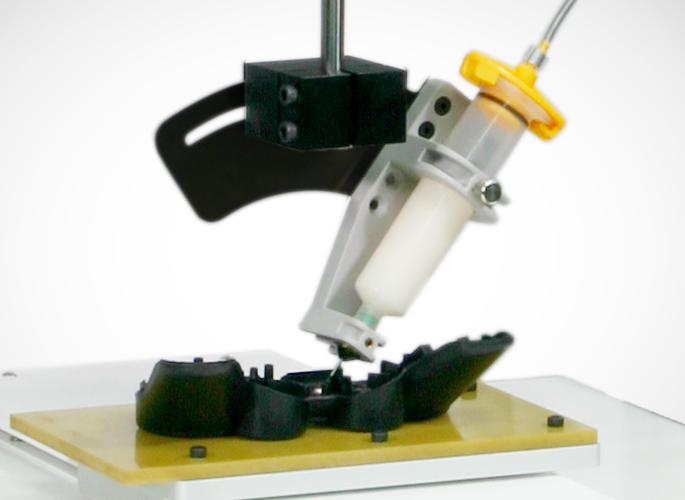

3D空间点胶

有效加工范围(X/Y/Z/R) 500 / 500 / 150mm /±360°
傾斜軸加工範圍 U +50° ~ -50°
数据纪录能力 100組、每組500~50,000 points
显示方式 教导盒LCD
教导模式 教导盒
運動模式 5 axes (立體空間任意路徑皆可)
输入电源 全电压 AC 100-230 V, 320W
工作环境湿度 20-90% no condensation
机台重量 65kg
旋轉軸加工範圍 R 360°
重複精度 +/- 0.02 mm/ axis
数据储存方式 CF Card / USB
馬達系統 5-Phase Micro Stepping Motor
运动模式 PTP & CP
I/O讯号 8 Inputs / 8 Outputs
工作环境温度 10-40°C
机台尺寸WxDxH 860 x 752 x 1065mm
